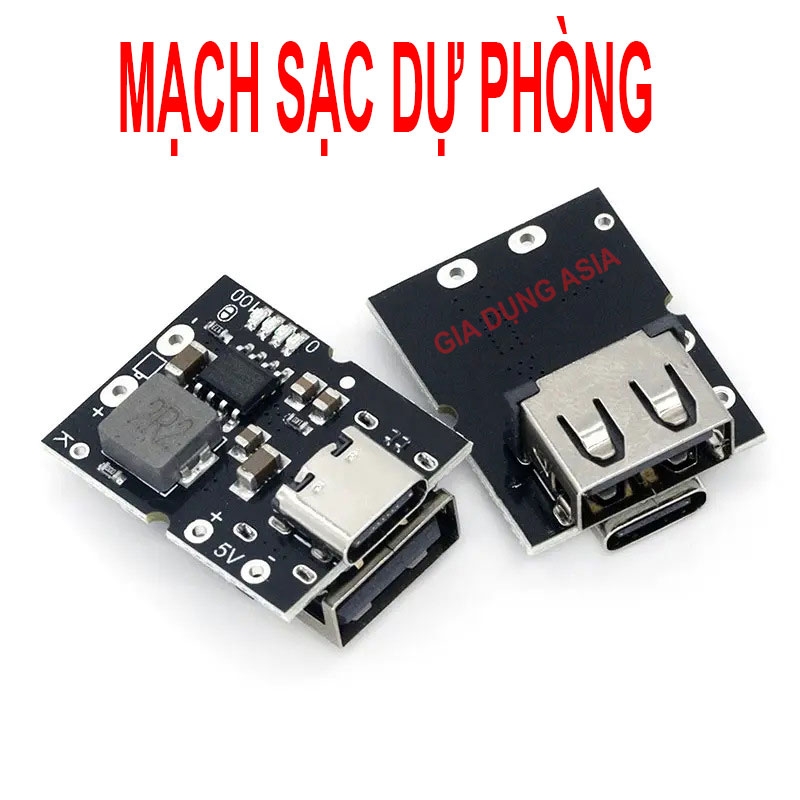

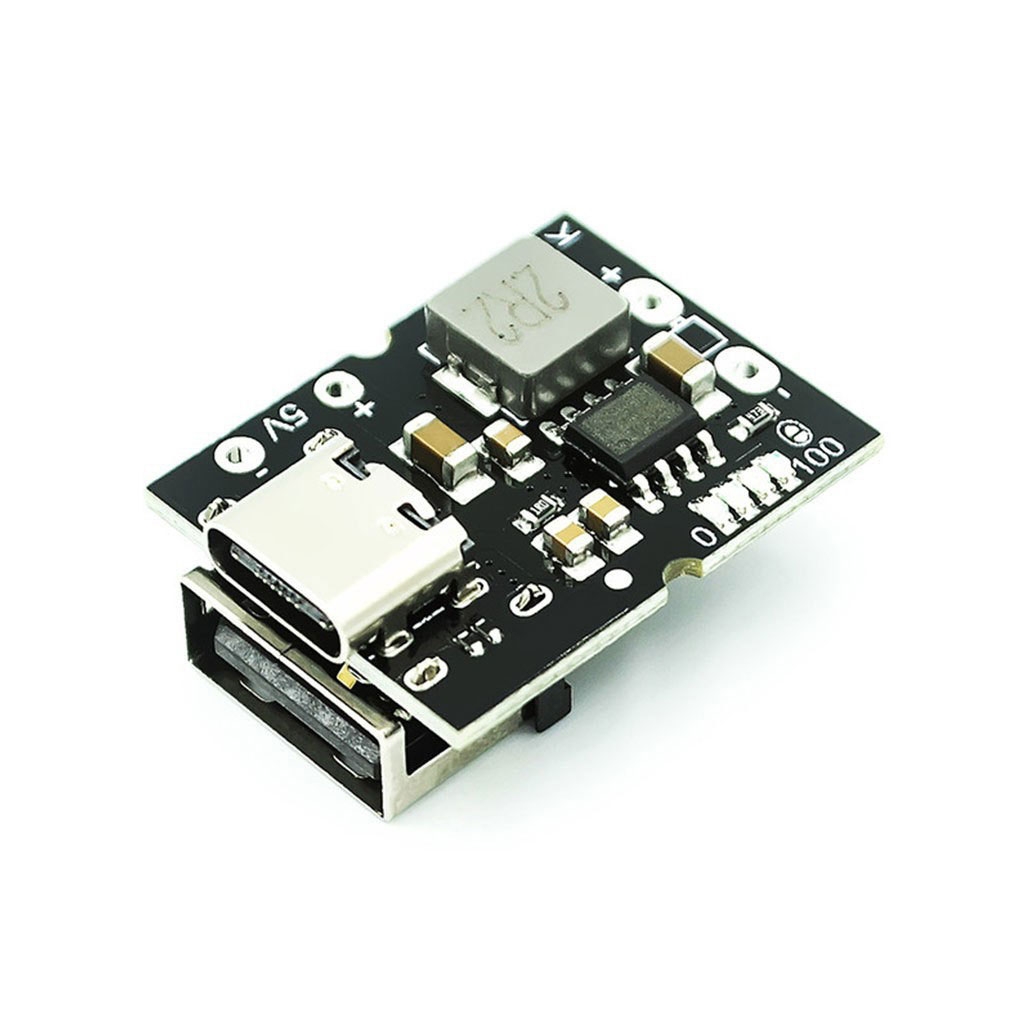

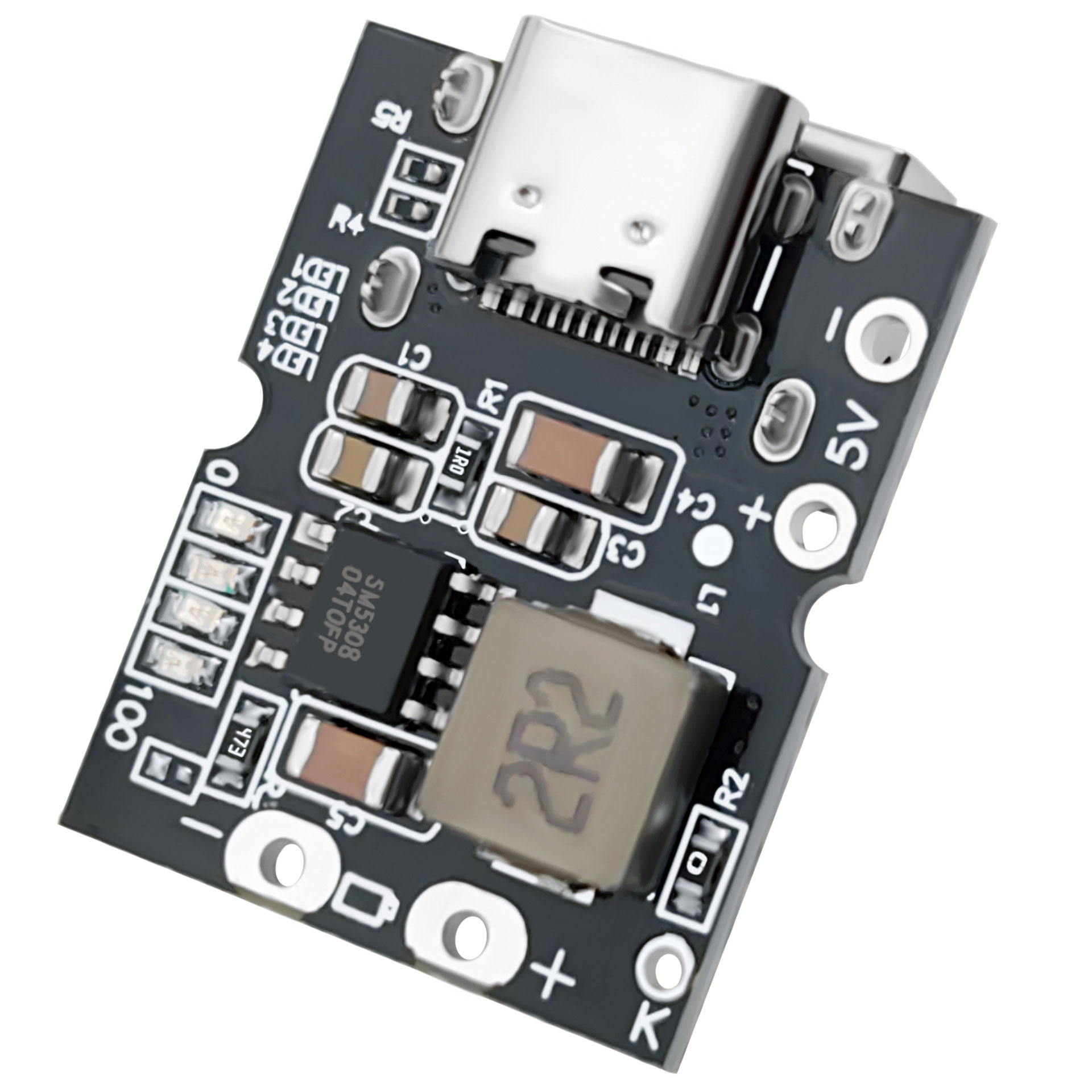

Mạch sạc dự phòng 2 cổng TypeC và USB 2.0 Type A dòng sạc 2A-5V (USB-C + USB-A)

Mạch sạc dự phòng tích hợp sạc và nâng áp dành cho pin Li-ion/LiPo 1 cell 3.7V (18650), hỗ trợ sạc nhanh, ổn định và an toàn. Thiết kế nhỏ gọn, dễ lắp vào hộp DIY làm pin sạc dự phòng.

🔹 TÍNH NĂNG NỔI BẬT

✅ Tự ngắt khi dòng tải < 50mA

✅ Hỗ trợ nút nhấn rời (đấu vào chân K và cực âm output)

Nhấn 1 lần: bật hiển thị dung lượng & xuất 5V

Nhấn 2 lần: tắt hiển thị & tắt 5V

✅ Tự động kết thúc sạc khi dòng giảm còn 100mA sau khi đạt điện áp đầy

✅ Tự sạc lại khi điện áp pin xuống dưới 4.1V

✅ Tiền sạc 180mA khi pin dưới 2.8V

✅ Hỗ trợ vừa sạc vừa xả

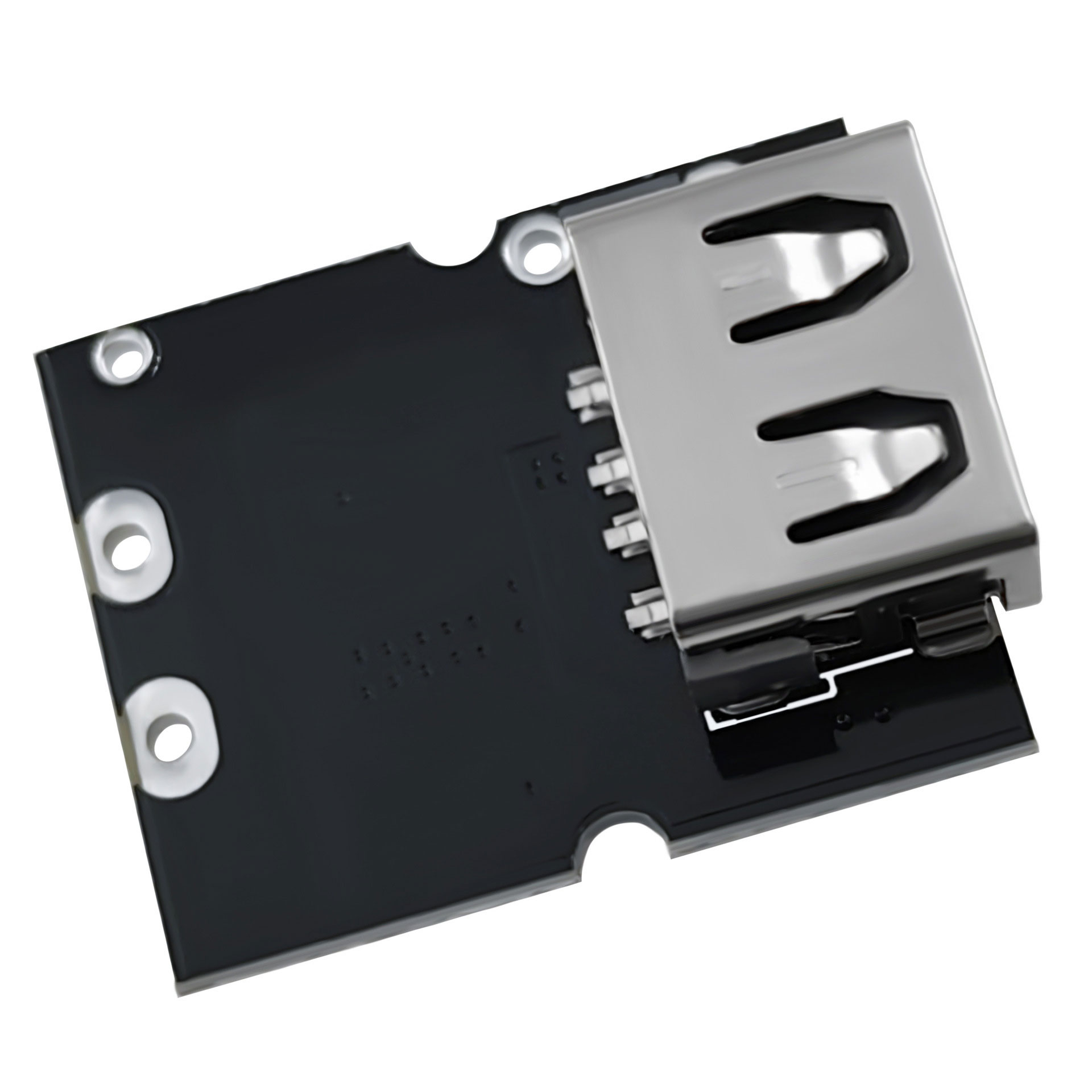

✅ Có vị trí hàn thêm cổng USB-A phía sau (DIY)

🔹 THÔNG SỐ KỸ THUẬT

Điện áp vào: 5V ~ 5.5V

Điện áp sạc đầy: 4.2V hoặc 4.35V ±0.5%

Dòng sạc tối đa: 2.4A ±5%

Điện áp đầu ra: 5V ~ 5.15V (có bù sụt áp dây)

Dòng đầu ra tối đa: 2A

Hiệu suất chuyển đổi: lên đến 92.5%

Độ gợn sóng đầu ra: 100mV

Dòng tiêu thụ tĩnh: < 30µA

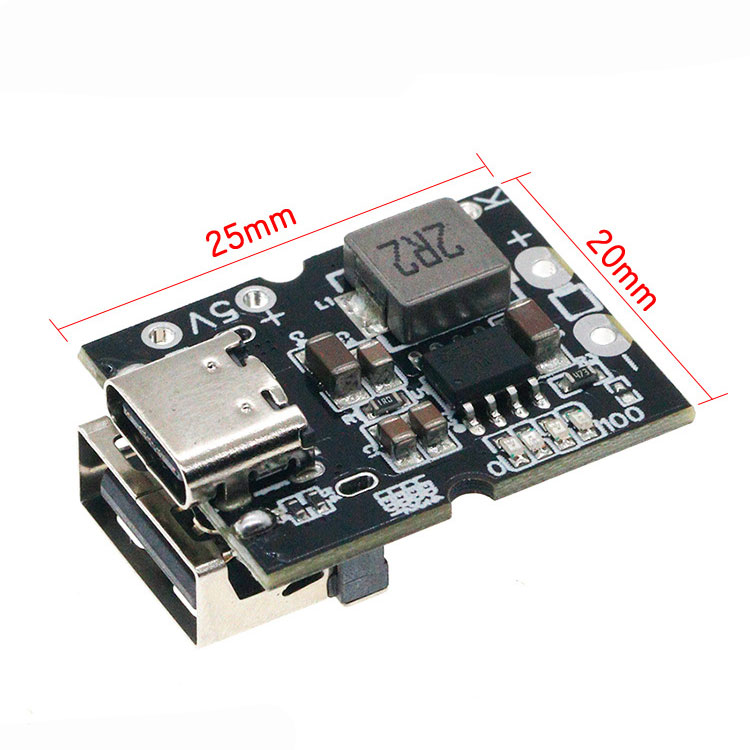

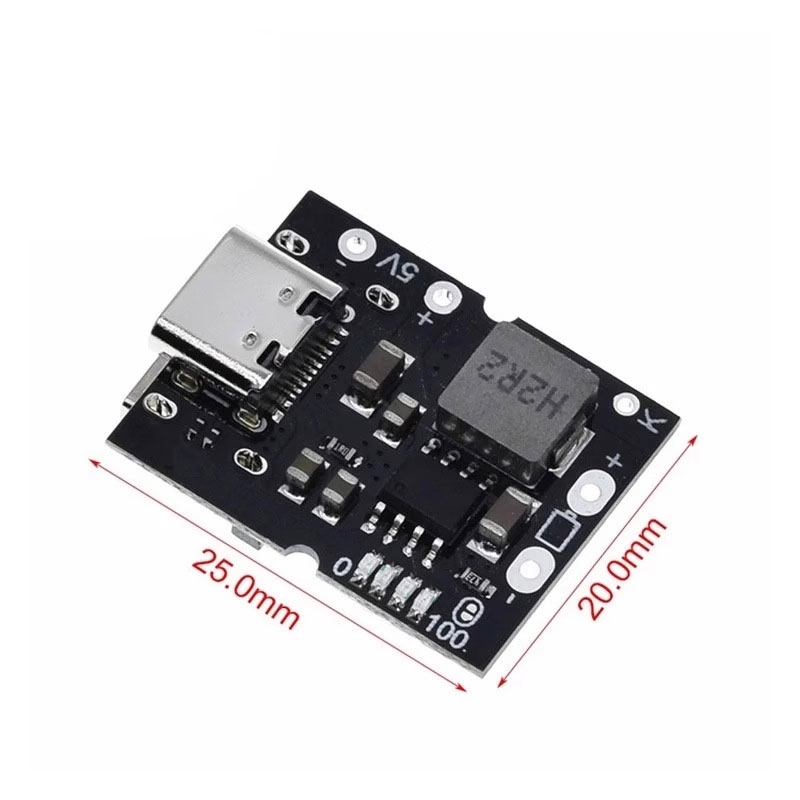

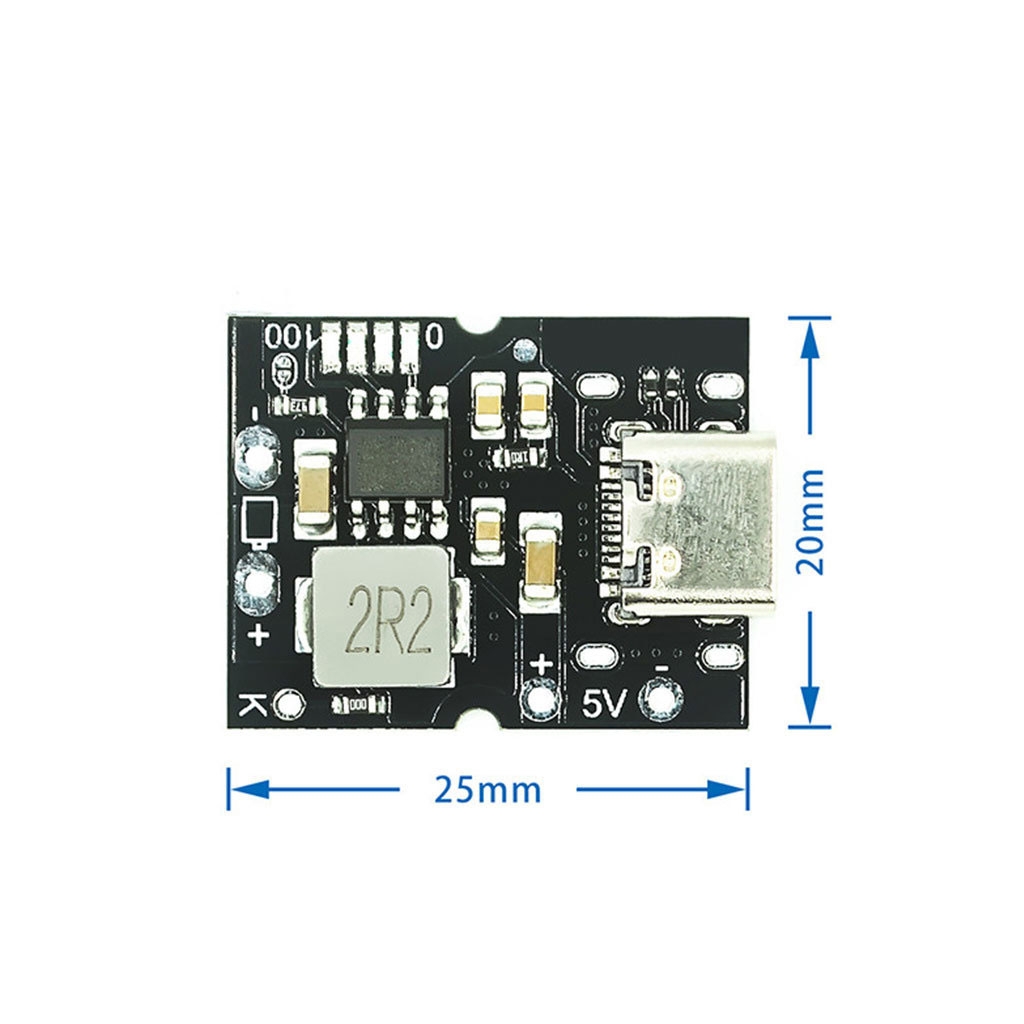

Kích thước: 25mm x 20mm

🔹 CỔNG KẾT NỐI

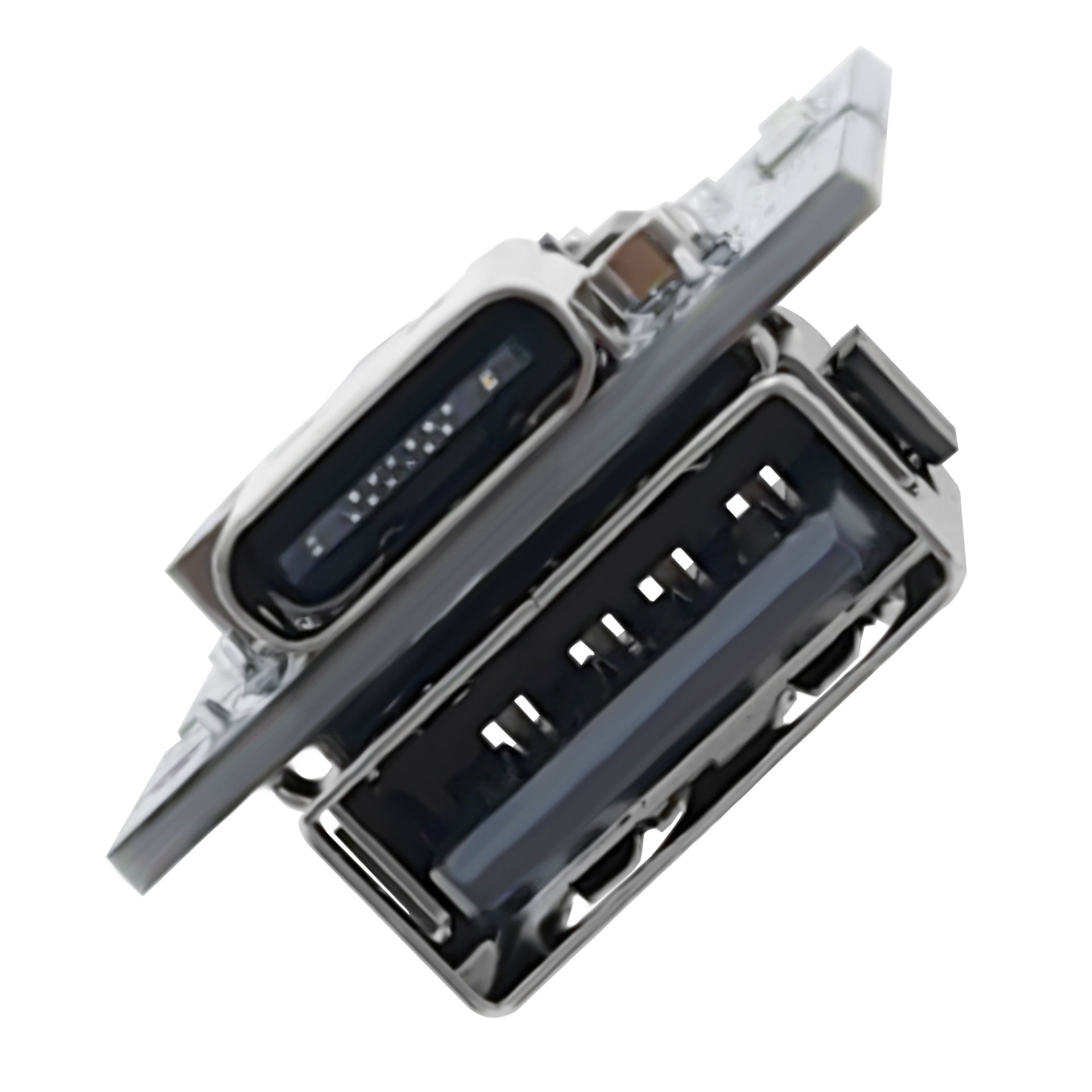

USB-C: cổng sạc vào

USB-A: cổng xuất 5V

B+ / B-: kết nối pin 3.7V

OUT+ / OUT-: đầu ra 5V

K: chân đấu nút nhấn ngoài

🔹 ỨNG DỤNG

Chế pin sạc dự phòng DIY

Làm nguồn 5V cho Arduino, ESP, mạch điện tử

Nguồn dự phòng mini cho thiết bị USB

📌 Lưu ý:

Chỉ sử dụng với pin Li-ion/LiPo 3.7V (1 cell).

Nên dùng pin chất lượng tốt để đảm bảo an toàn và hiệu suất.
