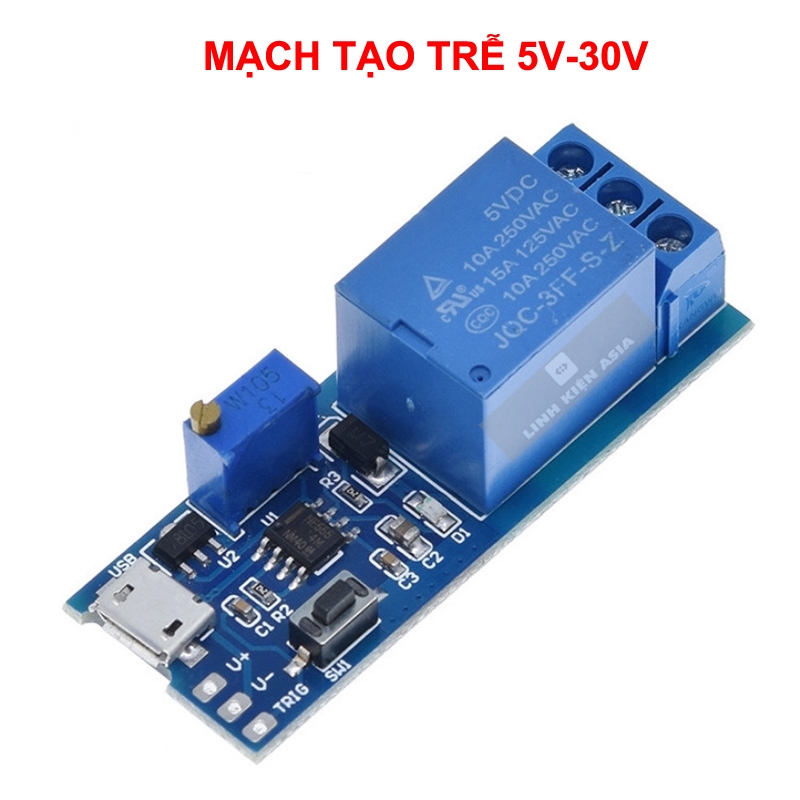

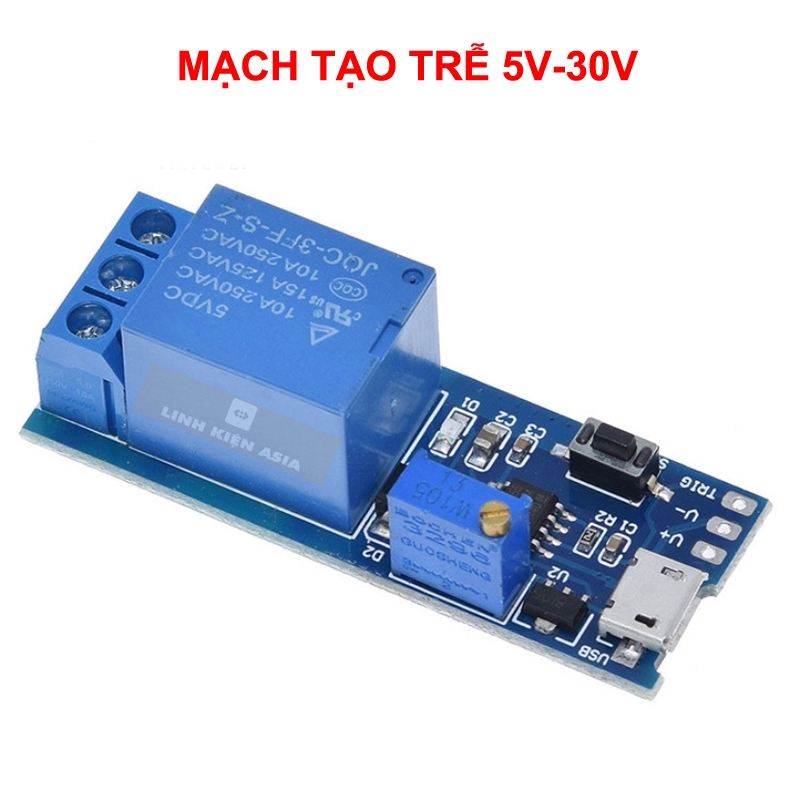

Mạch Relay Tạo Trễ 0 ~ 24 Giây, Mô-đun rơ le kích hoạt trễ điện áp 5V - 30V

Mô-đun rơ le kích hoạt trễ mô-đun hẹn giờ Điện áp rộng 5V-30V kích hoạt trễ mô-đun tiếp sức mô-đun hẹn giờ trễ dẫn trễ nút chuyển đổi Điểm nổi bật của mô-đun: Thời gian có thể được điều chỉnh bằng chiết áp để đáp ứng nhu cầu sử dụng của bạn trong hầu hết các trường hợp. Với đầu vào nguồn điện MicroUSB 5.0V rất tiện lợi khi sử dụng. Điện áp nguồn cực rộng 5--30V.

Có hai chế độ kích hoạt: kích hoạt bên ngoài và nút trên bo mạch. Nó có đèn báo đón rơle. Khả năng chống nhiễu mạnh, rơle sẽ không bị trục trặc dưới nhiều loại nhiễu khác nhau, thích hợp cho điều khiển công nghiệp.

Tính năng mô-đun:

1. Điện áp làm việc: bất kỳ điện áp nào giữa điện áp rộng 5--30V, MicroUSB và đầu hàn hai giao diện cấp nguồn

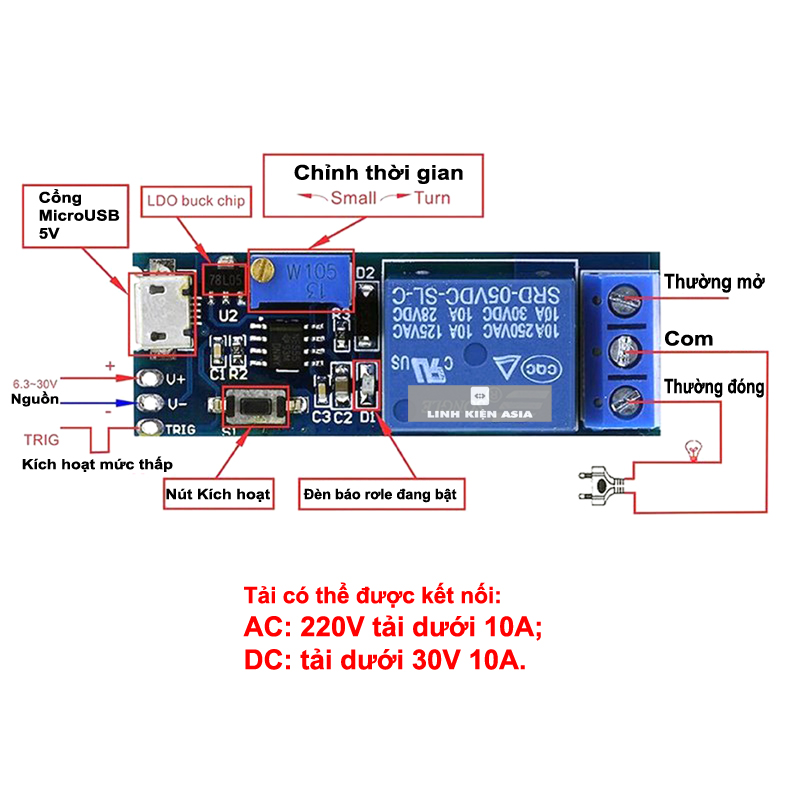

2. Chế độ làm việc: Sau khi cấp nguồn cho mô-đun, trạng thái của đầu ra của mô-đun là: thường mở (NO) bị ngắt kết nối với đầu cuối chung (COM) và thường đóng (NC) được kết nối với đầu cuối chung (COM). Đưa tín hiệu xung thấp đến bộ kích hoạt tiếp điểm bên ngoài (TRIG) hoặc chạm vào nút kích hoạt trong giây lát, rơle sẽ được bật và đèn báo hoạt động sẽ sáng.Lúc này, trạng thái của đầu ra của rơle là: dẫn thường mở (NO) và thiết bị đầu cuối chung (COM), Thường đóng (NC) bị ngắt khỏi thiết bị đầu cuối chung (COM) và sau 0-24 giây (thời gian này có thể được điều chỉnh theo nhu cầu của bạn), rơle là bị ngắt kết nối và rơle trở về trạng thái trước khi kích hoạt.

3. Thời gian có thể được điều chỉnh bằng chiết áp, mặc định là 0-24 giây. Nếu mất nhiều thời gian hơn, bạn có thể tự thay tụ điện lớn hơn (C2) hoặc chiết áp. Công thức thời gian trễ: T=1.1RC. Ví dụ: nếu tụ điện là 22uf và điện trở là 1M, thì T=1,1*0,000022*1000000=24,2 giây.

4. Nó có đèn báo kéo vào rơle.

5. Module có thể điều khiển: 10A 250VAC (AC), 10A 30VDC (DC) dưới tải.

6. Với bảo vệ tự do rơle.

7. Đầu tín hiệu của mô-đun được thiết kế với mạch kéo và lọc, có khả năng chống nhiễu mạnh và phù hợp với điều khiển công nghiệp. Nhiều nhà sản xuất đã thêm một bộ ghép quang để cách ly, nhưng mô-đun không được cách ly với mặt đất của tín hiệu kích hoạt, vì vậy nó sẽ không có tác dụng chống nhiễu. Sau khi thử nghiệm, người ta thấy rằng chỉ có thể cải thiện độ ổn định của thiết bị đầu cuối kích hoạt để chống nhiễu.Bất kể mô-đun ở trong môi trường nhiễu điện từ hay thời điểm bật và tắt nguồn mô-đun, rơle sẽ không gặp trục trặc.

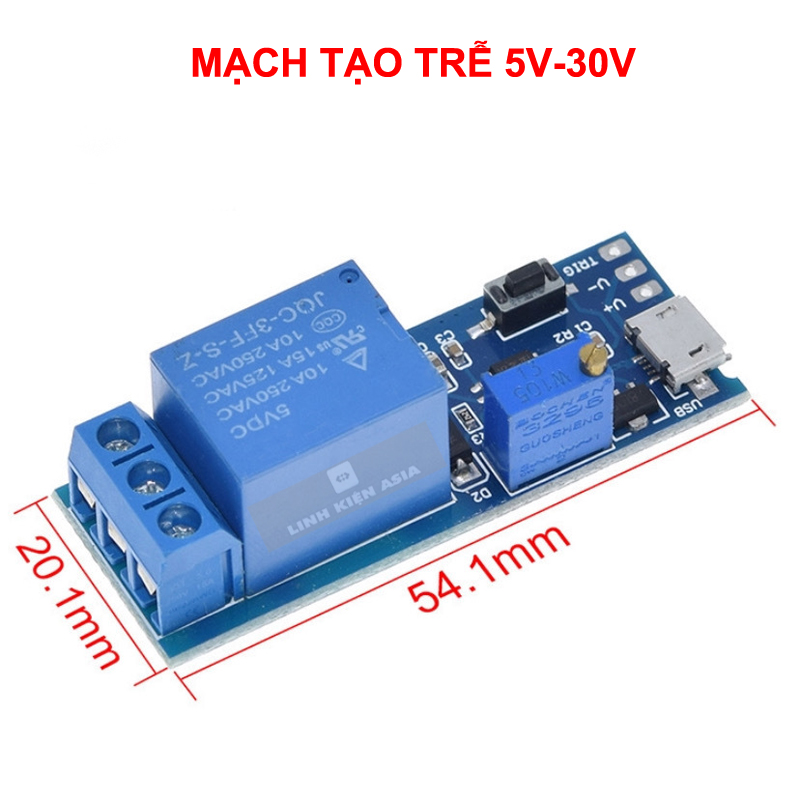

8. Kích thước: 5,4 * 1,9 * 1,8cm (dài * rộng * cao)

Các ứng dụng của relay kích trễ:

1. Độ trễ báo động chống trộm, công tắc đèn điều khiển âm thanh và ánh sáng tòa nhà, v.v.

2. Trì hoãn kết nối thiết bị trên xe để ngăn dòng điện quá mức làm hư thiết bị trên xe. 3. Trong những trường hợp cần khởi động tuần tự, tránh khởi động nhiều thiết bị cùng lúc và dòng điện quá lớn dễ làm cháy các thiết bị điện.
