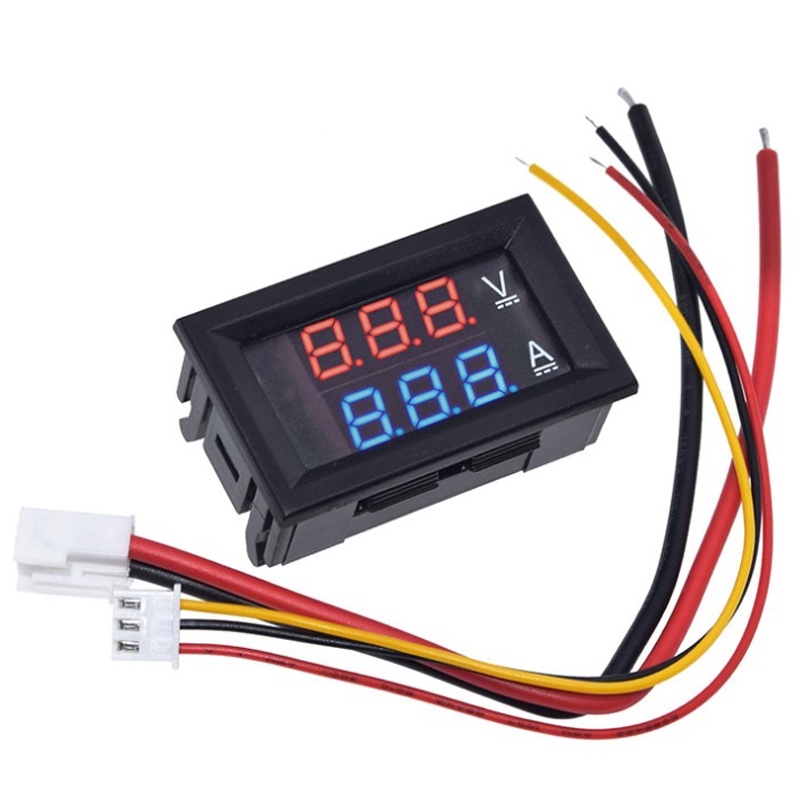

Đồng hồ đo vôn ampe 10A 0-100VDC đo điện áp và dòng DC

Thiết bị đo điện áp và dòng điện DC, màn hình led sắc nét.
Kích thước: 48x29x22mm

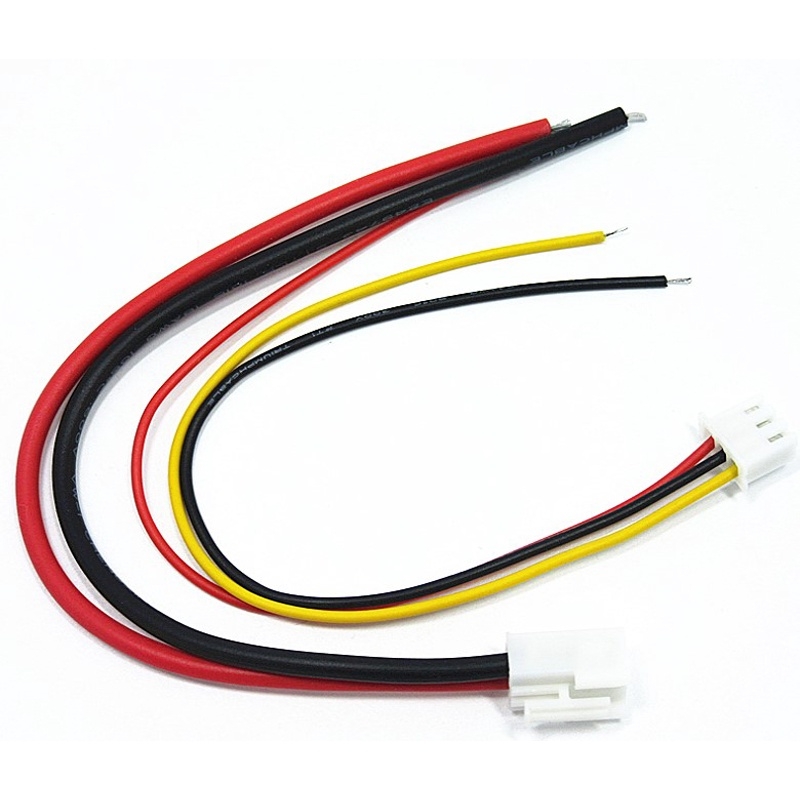

Cách đấu dây: (người sử dụng cần biết nguyên tắc cơ bản về điện tử)
Trước khi đo, việc đầu tiên là cấp nguồn cho đồng hồ với dây đen nhỏ, dây đỏ nhỏ (Điện áp nguồn của đồng hồ phải là 4-30V)

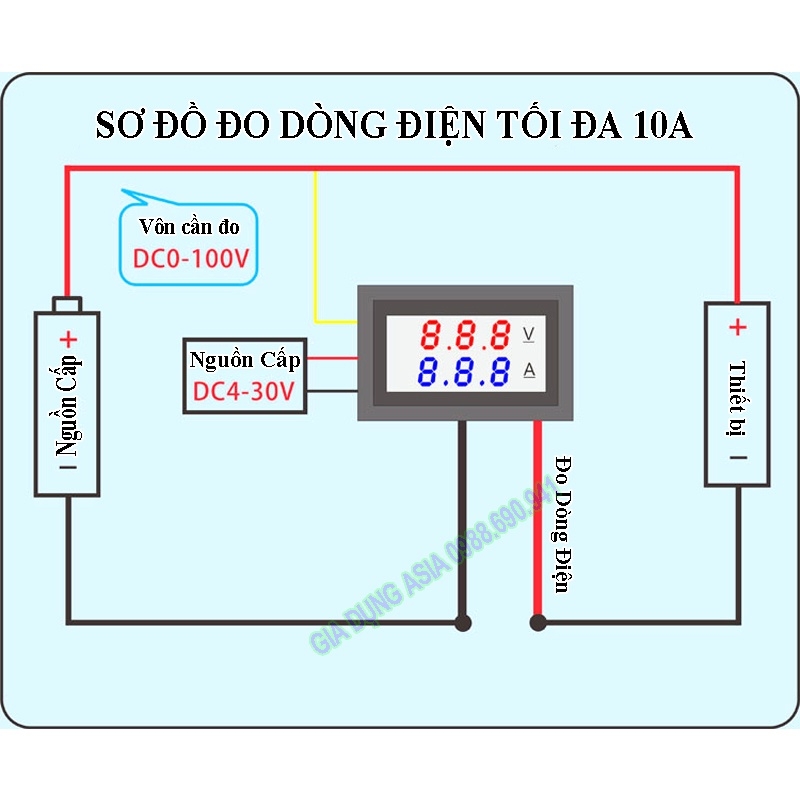

Đo Vôn (0-100VDC): Dây đen to, dây vàng nhỏ (như trong hình sơ đồ)
Đo Ampe (1-10A): Dây đen to, dây đỏ to (đấu nối tiếp với thiết bị như trong hình sơ đồ)
Mô tả sản phẩm:
● Độ chính xác cao, độ tin cậy cao, thích hợp cho các ứng dụng cao cấp
● Với tính năng bảo vệ kết nối ngược, không bị cháy nếu kết nối ngược.
Các tài liệu tham khảo tóm tắt sau đây được thực hiện theo các câu hỏi khác nhau mà khách hàng thường đặt ra:
Lưu ý: Đối với đồng hồ có dải đo 50A hoặc 100A, phải kết nối một điện trở để đo dòng điện! Nếu không, đồng hồ sẽ bị cháy.
Đảm bảo rằng dây đen dày được kết nối với cực âm của pin và dây dày màu đỏ được nối với cực âm của tải. (Lưu ý rằng hệ thống đấu dây phóng điện và nạp điện không giống nhau, hãy xem khái niệm tải và cấp nguồn sau). (đồng hồ sử dụng chip nhập khẩu nguyên chiếc đã trải qua quá trình kiểm định và hiệu chuẩn rất nghiêm ngặt trước khi xuất xưởng, đảm bảo chất lượng, không có vấn đề gì về chất lượng trước khi xuất xưởng. 99,99% màn hình hiển thị 0 do đấu dây không chính xác . Vui lòng kiểm tra hệ thống dây điện một cách kiên nhẫn và cẩn thận)
Mọi nguồn điện xoay chiều được chỉnh lưu phải được lọc bằng tụ điện trên 1000uF trước khi nó có thể cung cấp điện cho đồng hồ.
