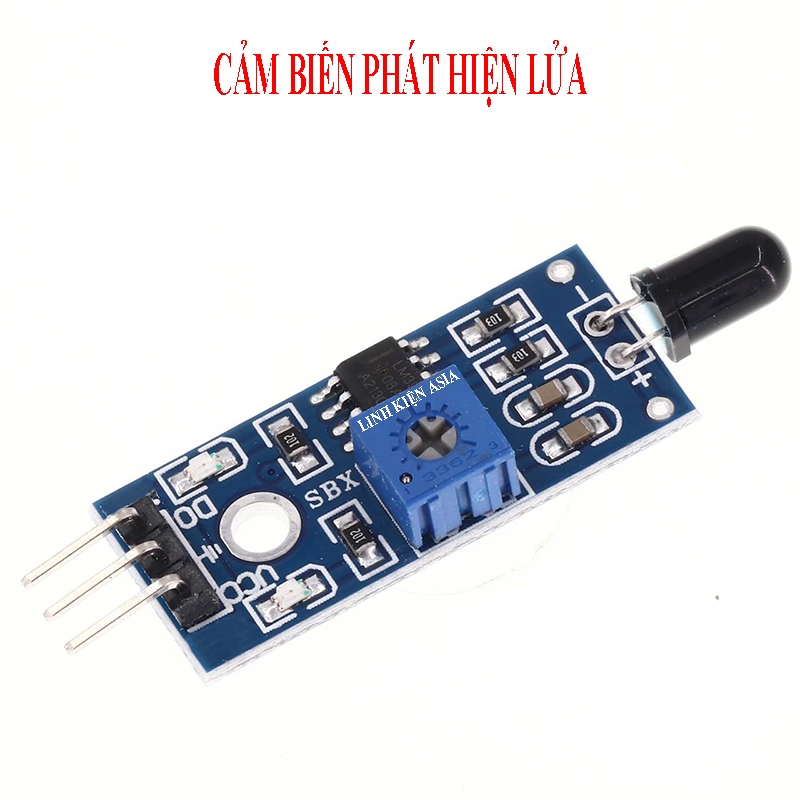

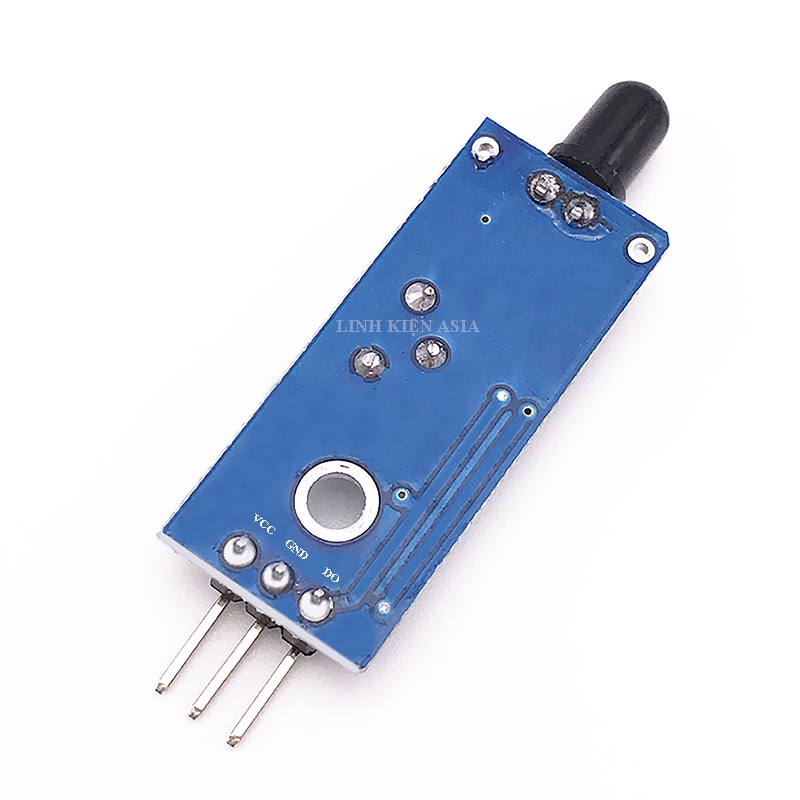

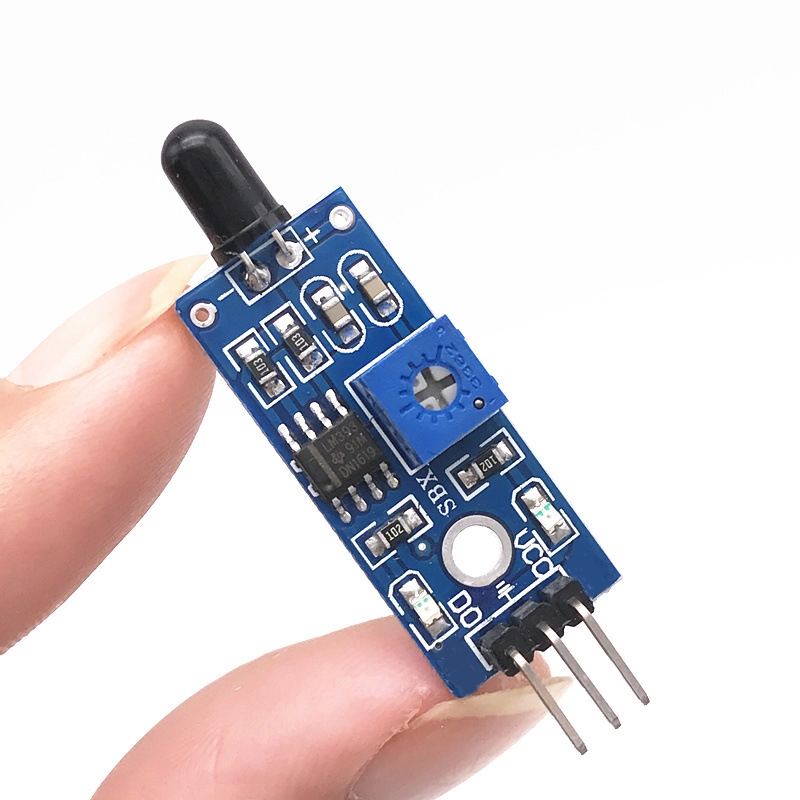

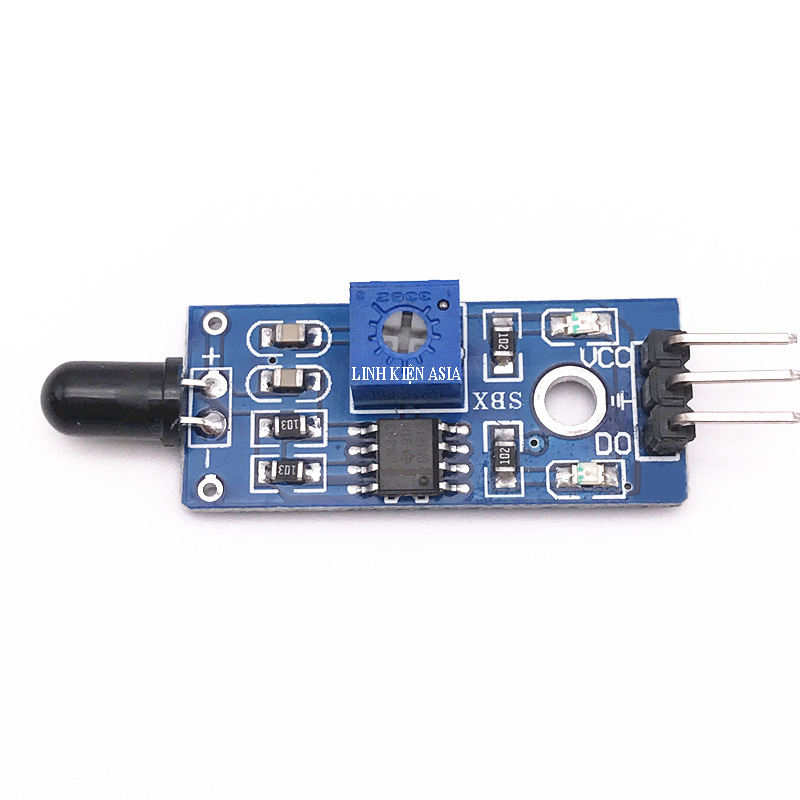

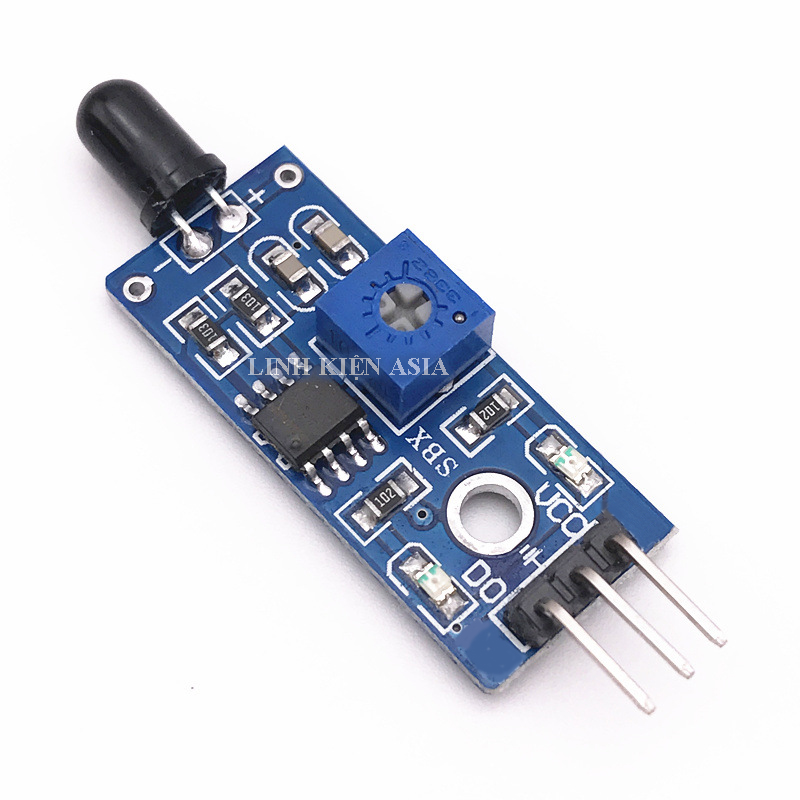

Cảm biến phát hiện ngọn lửa có chiết áp điều chỉnh độ nhạy (3 chân)

Mã sản phẩm: 2005-Lua
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
13.230₫ Giá thị trường: 14.700₫ Tiết kiệm: 1.470₫
Mô tả
Mô-đun cảm biến ngọn lửa - phát hiện nguồn lửa Mô-đun nhận hồng ngoại (3 chân) Tính năng mô-đun: 1. Nó có thể phát hiện ngọn lửa hoặc nguồn sáng có bước sóng trong phạm vi từ 760 nanomet đến 1100 nanomet. Khoảng cách ngọn lửa thử nghiệm của bật lửa là 80cm, ngọn lửa càng lớn thì khoảng cách thử nghiệm càng xa. 2. Góc phát hiện khoảng 60 độ, đặc biệt nhạy cảm với quang phổ ngọn lửa. 3. Có thể điều chỉnh độ nhạy (được điều chỉnh bằng chiết áp kỹ thuật số màu xanh trong hình) 4. Đầu ra so sánh, tín hiệu sạch, dạng sóng tốt, khả năng lái mạnh mẽ, hơn 15mA 5. Được trang bị độ chính xác có thể điều chỉnh. chiết áp để điều chỉnh độ nhạy 6. Điện áp làm việc 3.3V-5V 7. Dạng đầu ra: Đầu ra chuyển mạch kỹ thuật số DO (0 và 1) và đầu ra điện áp analog AO 8. Được trang bị các lỗ bu lông cố định để lắp đặt dễ dàng 9. Kích thước PCB nhỏ: 3,2cm x 1,4cm10. Sử dụng bộ so sánh LM393 điện áp rộng Hướng dẫn đấu dây sản phẩm: 1. VCC được nối với cực dương của nguồn điện 3,3-5V 2. GND được kết nối với cực âm của nguồn điện. 3. Đầu ra tín hiệu chuyển đổi DO TTL Hướng dẫn sử dụng mô-đun: 1. Cảm biến ngọn lửa nhạy cảm nhất với ngọn lửa và cũng phản ứng với ánh sáng thông thường. Nó thường được sử dụng để báo cháy và các mục đích khác. 2. Giao diện đầu ra của bảng nhỏ có thể được kết nối trực tiếp với cổng IO của vi điều khiển 3. Giữ khoảng cách nhất định giữa cảm biến và ngọn lửa để tránh làm hỏng cảm biến ở nhiệt độ cao. 80cm Ngọn lửa càng lớn thì khoảng cách kiểm tra càng xa 4. Mô phỏng bảng nhỏ Chế độ đầu ra định lượng và xử lý chuyển đổi AD có thể đạt được độ chính xác cao hơn 5. Khi cảm biến phát hiện ngọn lửa, ánh sáng mặt trời hoặc ánh sáng hồng ngoại và đạt đến ngưỡng do thiết lập. chiết áp, đèn báo màu xanh lá cây sẽ sáng lên và DO sẽ xuất ra mức điện áp thấp (khoảng 0-0,1V), nếu đèn báo màu xanh lá cây không sáng thì DO xuất ra mức điện áp cao khoảng 3v.
