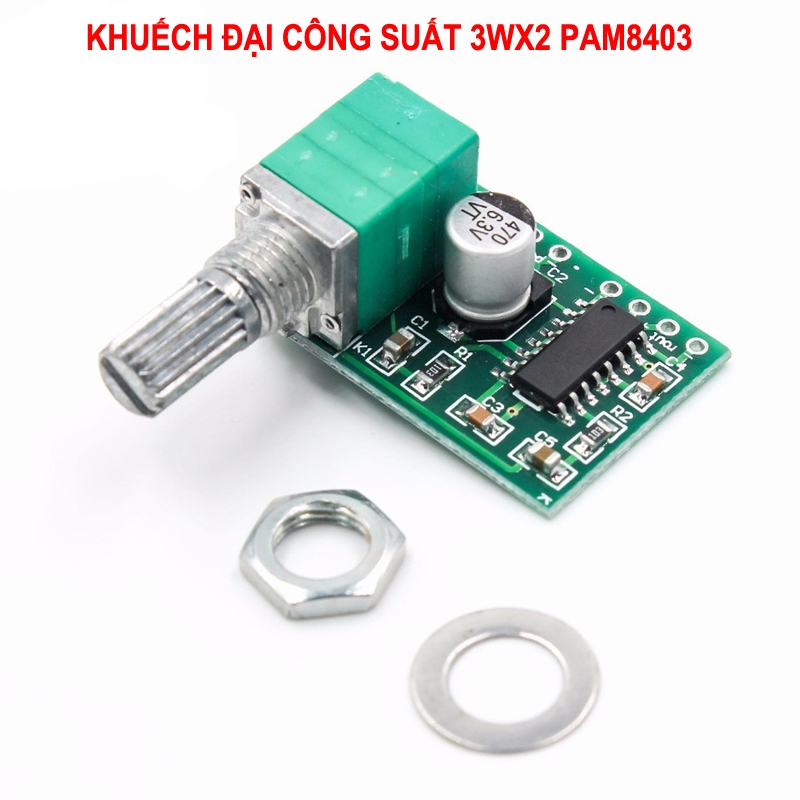

Mô-đun bo mạch khuếch đại công suất kỹ thuật số siêu thu nhỏ 2 * 3W Class D PAM8403 hiệu suất cao 2,5 ～ 5V có thể được cấp nguồn bằng USB
PAM8403 là chip khuếch đại công suất kỹ thuật số nhỏ, chất lượng âm thanh độ nét cao làm nổi bật ưu điểm của chip kỹ thuật số, mạch áp dụng cấu hình ngoại vi hợp lý và bộ lọc nguồn được nâng cấp lên 470uf (một số người bán có dưới 100uf hoặc thậm chí không có tụ điện) 1.6 tấm sợi thủy tinh mm, đặt bo mạch khuếch đại công suất Nó được thiết kế tỉ mỉ và cho ra chất lượng âm thanh trung thực cao 3W + 3W. Đây là một sản phẩm tốt cho những người đam mê bộ khuếch đại công suất.
Tên sản phẩm: Bảng mạch khuếch đại công suất kỹ thuật số PAM8403
Đặc điểm kỹ thuật mô hình: XTW8403
Phạm vi cung cấp điện: 5v DC
Đầu ra thấp: 3W * 2

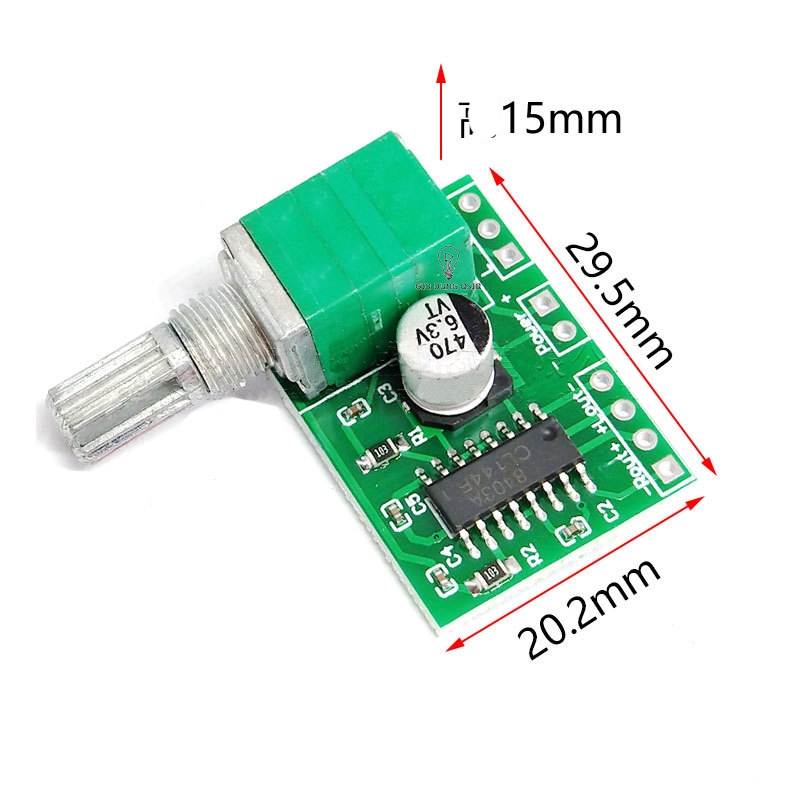

Kích thước bề ngoài: 29,5 * 20,2 * 15mm (không bao gồm volum nhô ra)
Điện áp hoạt động: 2.5V-5.5V
Công suất đầu ra tối đa: 3W * 2 (5V 4Ω)
Kích thước PCB:
Chiều dài: 29mm
Chiều rộng: 20mm
Chiều cao tổng thể sau khi lắp đặt khoảng 16mm.
Ghi chú:
Hãy đảm bảo rằng nguồn điện không quá 5.5V và
Xin vui lòng không kết nối cực ngược lại cho "+" và "-", nếu không, nó sẽ làm cháy bảng mạch.
Giới thiệu sản phẩm: Bảng mạch khuếch đại công suất kỹ thuật số Mini Class D PAM8403
1. Điện áp làm việc: 2,5V-5,5V. Lưu ý: Điện áp nguồn không được vượt quá 5.5V, không được đảo chiều nguồn điện âm và dương.

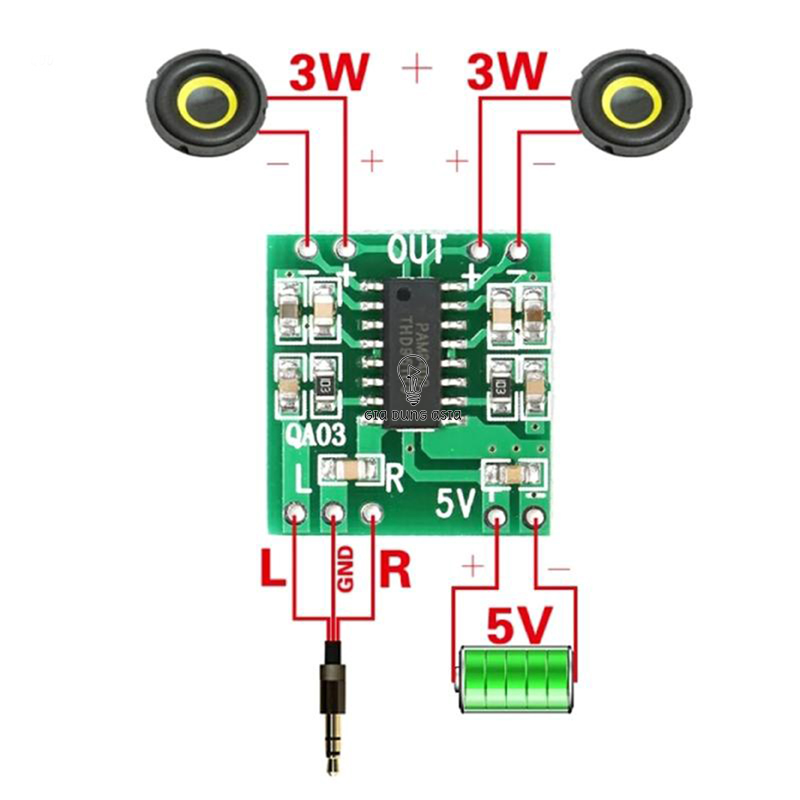

2. Kết hợp loa: 4-8 ohms, khuyến nghị: 4 ohms; công suất loa: 2-8W.
3. Bạn có thể sử dụng nguồn 5V của cổng USB máy tính, hoặc sử dụng nguồn 5V của cổng USB của bộ sạc điện thoại di động, hoặc bạn có thể sử dụng nguồn cấp pin lithium.
4. Hiệu suất cao 90%, dưới tải 4Ω và nguồn điện 5V, nó có thể cung cấp công suất đầu ra 3W (kênh trái) + 3W (kênh phải). Hiệu suất của bộ khuếch đại công suất loại A và B chỉ khoảng 30%, và bộ khuếch đại công suất loại D rất được coi trọng theo xu hướng xanh hiện nay.
5. Bộ khuếch đại công suất Class D có hiệu suất cao, sẽ không ảnh hưởng đến chất lượng âm thanh do nhiệt độ tăng, và không cần thêm tản nhiệt, chiếm âm lượng nhỏ.
6. Bo mạch khuếch đại công suất có mạch khử tiếng ồn tích hợp và không có tiếng ồn phát ra khi bật / tắt nguồn; mô-đun có bảo vệ quá dòng ngắn mạch và bảo vệ quá nhiệt.
Ứng dụng:
TV LCD, màn hình,
máy tính xách tay,loa di động, đầu DVD di động, máy chơi game, điện thoại di động / điện thoại.
SỬ DỤNG: trước hết bật loa sau đó mới mở nguồn, nếu không sẽ dễ gây hỏng chip, do điều khiển âm lượng kỹ thuật số trong module có độ khuếch đại lớn, không nên để tín hiệu âm thanh đầu vào quá lớn sẽ gây ra tín hiệu để cắt giảm và hạn chế.
Lưu ý: Không thể kết nối song song "cực âm" của đầu ra kênh trái và phải, nếu không IC sẽ bị cháy, và cần kết nối loa (tải) trước khi bật nguồn.

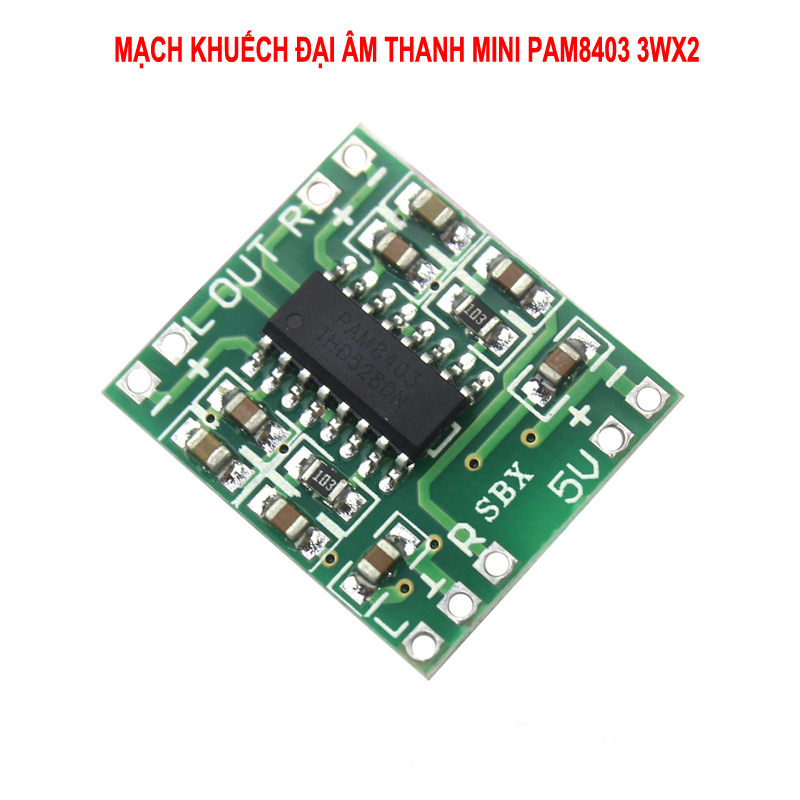

Kích thước siêu nhỏ: 1,85 * 2,11cm, to bằng một đồng xu
Xin lưu ý: Các cực đầu ra "âm" của kênh trái và phải không được kết nối song song, nếu không chip sẽ bị cháy, và cần kết nối loa (tải) trước khi bật nguồn.
Điện áp làm việc định mức 2,5-5V, điện áp làm việc giới hạn 5,5V
